砂磨机是属于湿法超细研磨设备,它是从球磨机发展而来,该类型设备广泛应用于超细粉体(亚微米级粉体)的工艺生产中。砂磨机有大致三种不同的分类方式:根据搅拌轴的结构形状可分为盘式,棒式,棒盘式(既凸块式)。根据研磨筒的布置形式可以分为立式,卧式。根据筒体容积大小可分为实验室型,小型,中型,大型,超大型。

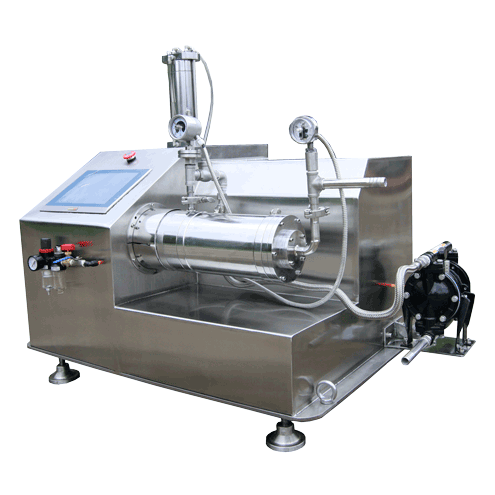

实验室型砂磨机

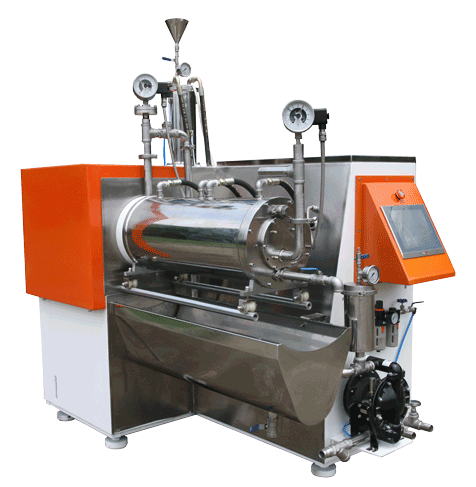

中小型砂磨机
一、砂磨机的发展历史

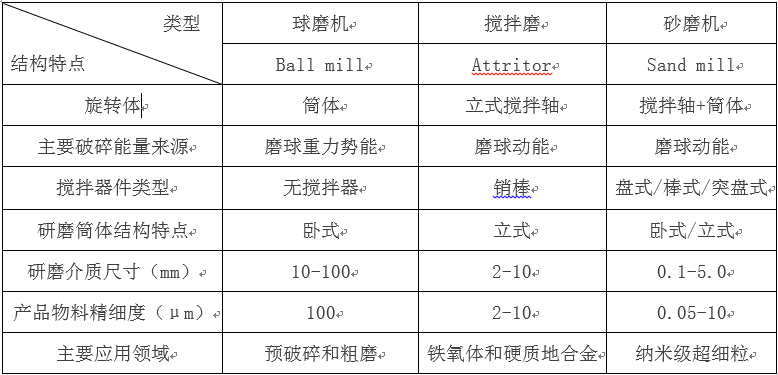

砂磨机是在球磨机的基础上发展而来的,在国外被称做搅拌式球磨机(搅拌轴+球磨机组合)。球磨机,搅拌磨和砂磨机三者从破碎原理来理解,共同点都是利用研磨介质和研磨物料之间的挤压,碰撞,摩擦,高速剪切等物理运动原理研磨和破碎物料。所以,可以简单地将三者归类为介质磨系类。三者不同点大致如下:
砂磨机发展大概经历了以下几个阶段:
阶段一:立式搅拌磨(底部筛网分离器+棒式研磨原件)
阶段二:立式圆盘砂磨机(盘式+顶部筛网分离器)
阶段三:立式销棒砂磨机(棒式+顶部缝隙分离器)
阶段四:卧式圆盘砂磨机(盘式+动态转子离心分离器)
阶段五:卧式销棒循环砂磨机(棒式+超大过滤面积分离器)
球磨机不论是研磨原理,还是研磨细度及应用领域都与砂磨机不尽相同。而立式搅拌磨毕竟有了不借助地心重力而具有独立的能量输入者,可以认为是研磨设备的一场技术革命。搅拌磨由于转速低,研磨介质尺寸较粗大,沿销棒径向线速度梯度变化大,所以研磨效率较低,产品物料粒度大。因此,搅拌磨逐步被砂磨机挤出精磨市场,现仅用于硬质地合金,铁氧体粗磨或预研磨等粗磨工艺。
二、几种砂磨机类型的特点:
1、卧盘式砂磨机研磨腔内介质分布均匀,研磨效率较高,带载启动容易,操作方便,可以设计成大型或超大型。但能量密度(单位容积装机功率)较低,所以研磨细度受到一定限制。
2、立盘式砂磨机介质分布不均,研磨效率较低,带载启动困难。优点是无机械密封,结构简单。
3、卧销棒式砂磨机能量密度大,研磨筒短,介质分离器过滤面积大,物料停留时间短,散热效果好,研磨效率高,产品粒度分布窄。一般用于难研磨物料的大流量循环研磨工艺。
4、立销棒式砂磨机不仅搅拌轴上布置有销棒,往往在筒体内壁也布置有销棒。能量密度大,研磨强度高。主要用于高粘度物料,如胶印油墨,UV、 油墨、腻子粉等的生产工艺。
